電路板維修培訓之電容篇

　　一、電容的實物外形如下圖所示：

　　二、電容在底板上用字母C表示，如下圖表示：

　　三、電容的分類：

　　1. 從結構上分有：固定電容和可調電容

　　2. 從構造上分有：有極性電容：電解電容…..

　　無極性電容：云母電容、紙質電容、瓷片電容(扁仔)

　　四、電容的標稱有容量和耐壓之分：

　  電容容量的單位及換算： 1 F(法拉)=106uF (微法)= 1012 pF (皮法)

　　五、電容容量的標示：

　　一種用數字直接標示出來;一種用色環作代碼接表示出來(其原理和色環電阻識別一樣);

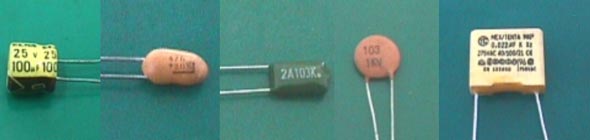

　　1. 用數字直接標示方法如下圖：

   100uF/25V         47uF/25V          0.01uF              ;0.01uF/1KV            0.022uF/250V

　　上圖扁仔的標示是用 103 來表示的其算法如下： 10 × 103= 0.01 uF = 10000 pF

　　另外，電容的耐壓表示此電容只能在其標稱的電壓范圍內使用，如超過使用電壓范圍否則會損壞炸裂或失效。

　　2. 聚脂膜(滌綸)電容標稱方法：

　　(1) 常用型號如2A222J、2J222J、2A102J、2A104J、2A473J等;

　　(2) 前面是額定電壓：2A表示50V ;2J表示630V;

　　(3) 后面表示容量： 223表示22000PF ;222表示2200PF;

　　(4) J表示一等品;K二等品;

　　六、電容的方向性：

        在底板上即插機時有極性電容要分方向，無極性電容不用分方向。

　　(1) 電容本體上有特殊顏色條(如灰色)的一側為負極;

　　(2) 通過引腳判斷:長正短負;

　　(3) 插入電路板上時正負極方向相反，則會出現電容爆裂現象(電容鼓起或開裂);

　　七、在容值相同的情況下，耐壓值大的可以代替小的，電容體積的大小無影響。
