　　電路板維修之?dāng)?shù)字兆歐表使用與維護如下：

　　如果用萬用表來測量設備電路板的絕緣電阻，那么測得的只是在低壓下的絕緣電阻值，不能真正反映在高壓條件下工作時的絕緣性能。數字兆歐表與萬用表不同之處是本身帶有電壓較高的電源，電壓為500～5000V。因此，用數字兆歐表測量絕緣電阻，能得到符合實際工作條件的絕緣電阻值。

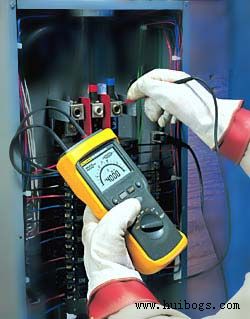

　　一、數字兆歐表的使用維護

　　測量前要先切斷被測設備的電源，并將設備的導電部分與大地接通，進行充分放電，以保證安全。用數字兆歐表測量過的電氣設備，也要及時接地放電，方可進行再次測量。

　　測量前要先檢查數字兆歐表是否完好，即在數字兆歐表未接上被測物之前，打開電源開關，檢測數字兆歐表電池情況，如果數字兆歐表電池欠壓應及時更換電池，否則測量數據不可取慧博時代公司版權所有。將測試線插入接線柱“線(L)和地(E)”，選擇測試電壓，斷開測試線，按下測試按鍵，觀察 顯示是否數字是否顯示無窮大。將接線柱“線(L)和地(E)”短接，按下測試按鍵，觀察是否顯示“0”。如液晶屏不顯示“0”，表明數字兆歐表有故障，應檢修后再用。 必須正確接線。數字兆歐表上一般有三個接線柱，分別標有L(線路)、E(接地)和G(屏蔽)。其中L接在被測物和大地絕緣的導體部分，E接被測物的外殼或大地，G接在被測物的屏蔽上或不需要測量的部分。接線柱G是用來屏蔽表面電流的慧博時代公司版權所有。如測量電纜的絕緣電阻時，由于絕緣材料表面存在漏電電流，將使測量結果不準，尤其是在濕度很大的場合及電纜絕緣表面又不干凈的情況下，會使測量誤差很大。為避免表面電流的影響，在被測物的表面加一個金屬屏蔽環，與數字兆歐表的“屏蔽”接線柱相連。這樣，表面漏電流IB從發電機正極出發，經接線柱G流回發電機負極而構成回路慧博時代公司版權所有。IB不再經過兆歐表的測量機構，因此從根本上消除了表面漏電流的影響。 接線柱與被測設備間連接的導線不能用雙股絕緣線或絞線，應該用單股線分開單獨連接，避免因絞線絕緣不良而引起誤差。為獲得正確的測量結果，被測設備的表面應用干凈的布或棉紗擦試干凈。

　　測量具有大電容設備的絕緣電阻，讀數后不能立即斷開兆歐表，否則已被充電的電容器將對兆歐表放電，有可能燒壞兆歐表。應在讀數后應首先斷開測試線， 然后再停止測試，在兆歐表和被測物充分放電以前，不能用手觸及被試設備的導電部分。 測量設備的絕緣電阻時，還應記下測量時的溫度、濕度、被試物的有關狀況等，以便于對測量結果進行分析。

　　二、數字兆歐表的選擇數字兆歐表的選擇

　　主要是選擇它的電壓及測量范圍。高壓電氣設備絕緣電阻要求高，須選用電壓高的兆歐表進行測試;低壓電氣設備內部絕緣材料所能承受的電壓不高，為保證設備安全，應選擇電壓低的數字兆歐表。
